PT300mini便携式振动演示实验台
1.简介

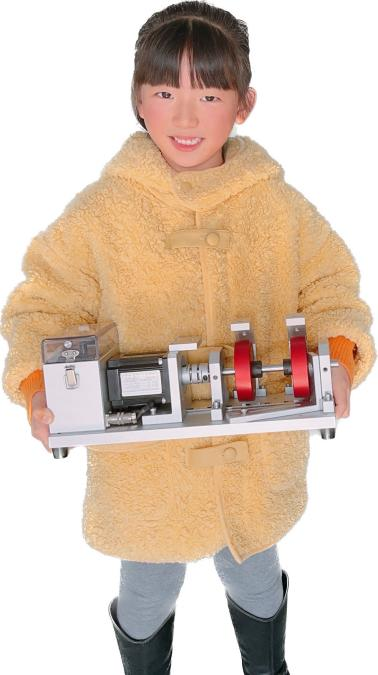

手提式、便携式、多故障仿真
适合人群：1、高校老师或振动培训师讲课使用；2、科技公司研发无预算低成本测试传感器、采集系统使用；3、需外出参加展会、技术交流会公司使用。
PT300mini微型便携式演示测试台采用微型直流电机驱动，配合直流调速器来控制转速，选择不同故障类型的轴承，在不同转速下，验证轴承缺陷频率特征，还可进行转子动平衡试验、启停机试验、偏心转子试验。作为研究旋转机械故障特征的创新实验平台，完全满足教学模拟及科研用户的广泛需求。
2.测试台组成

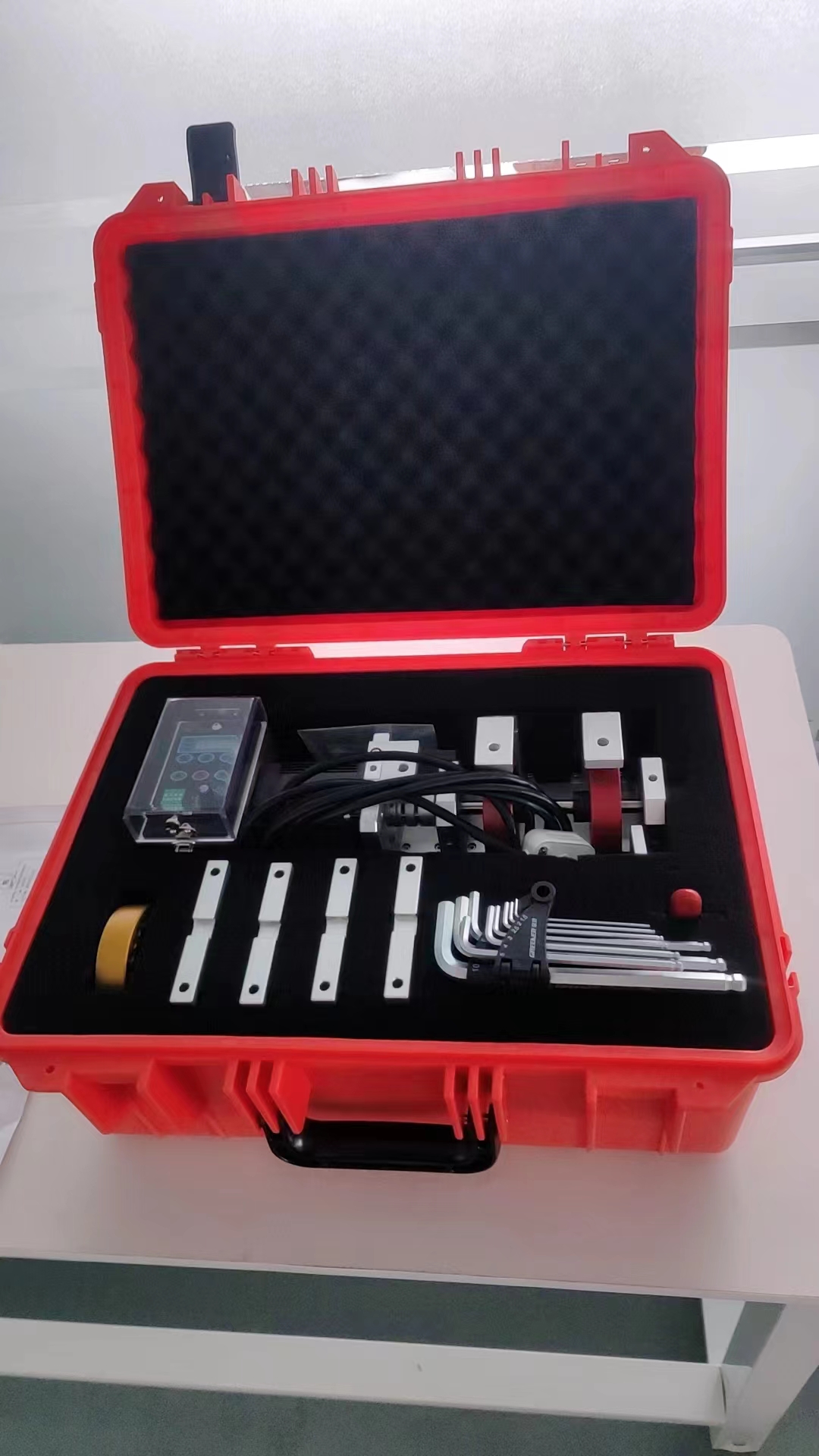

测试台主要由微型直流电机、调速器、双支撑轴承、动平衡转子盘、转轴、传感器支架、减震基础底座、振动采集系统（可选）等组成。
3.测试台主要功能

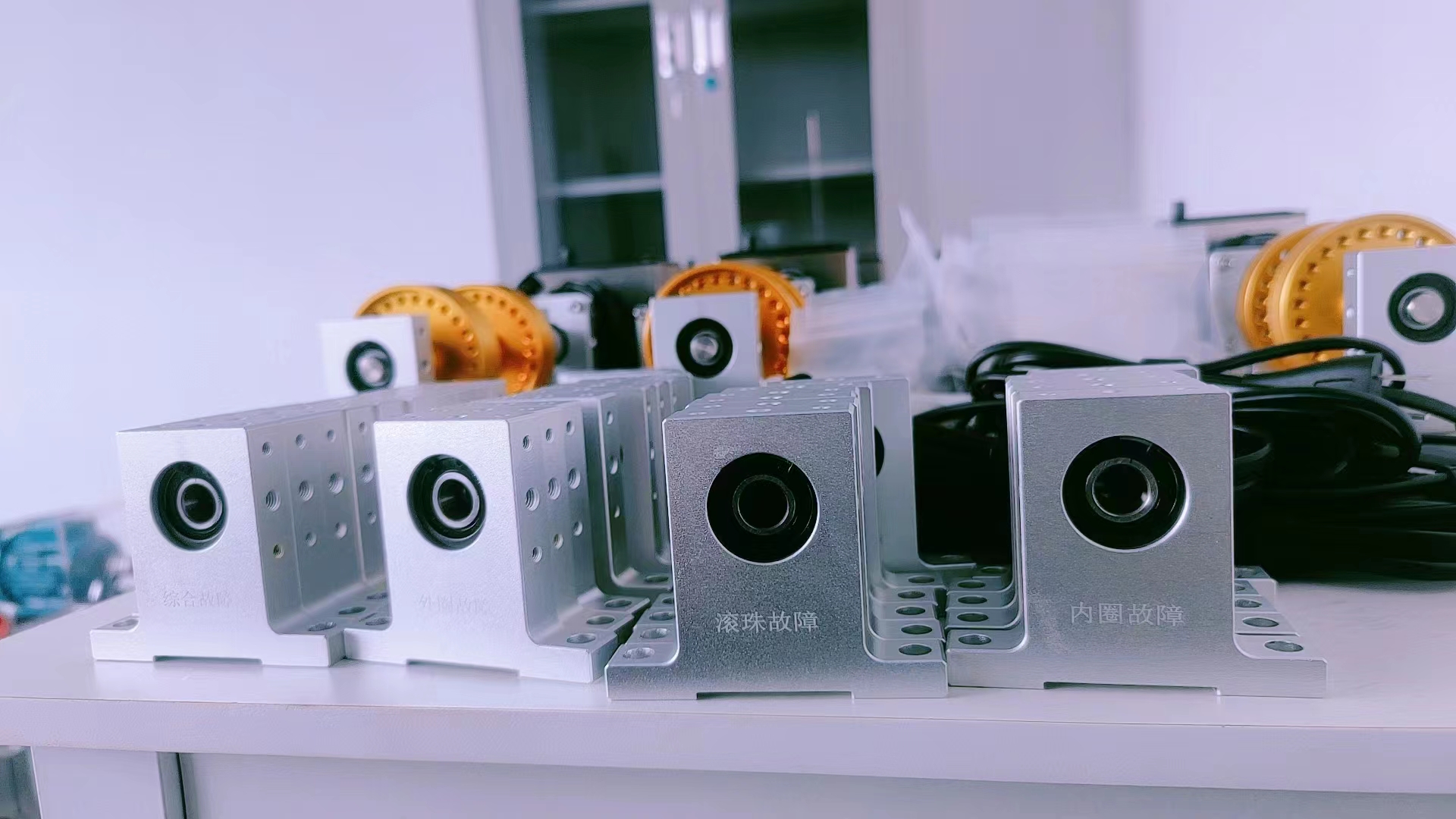

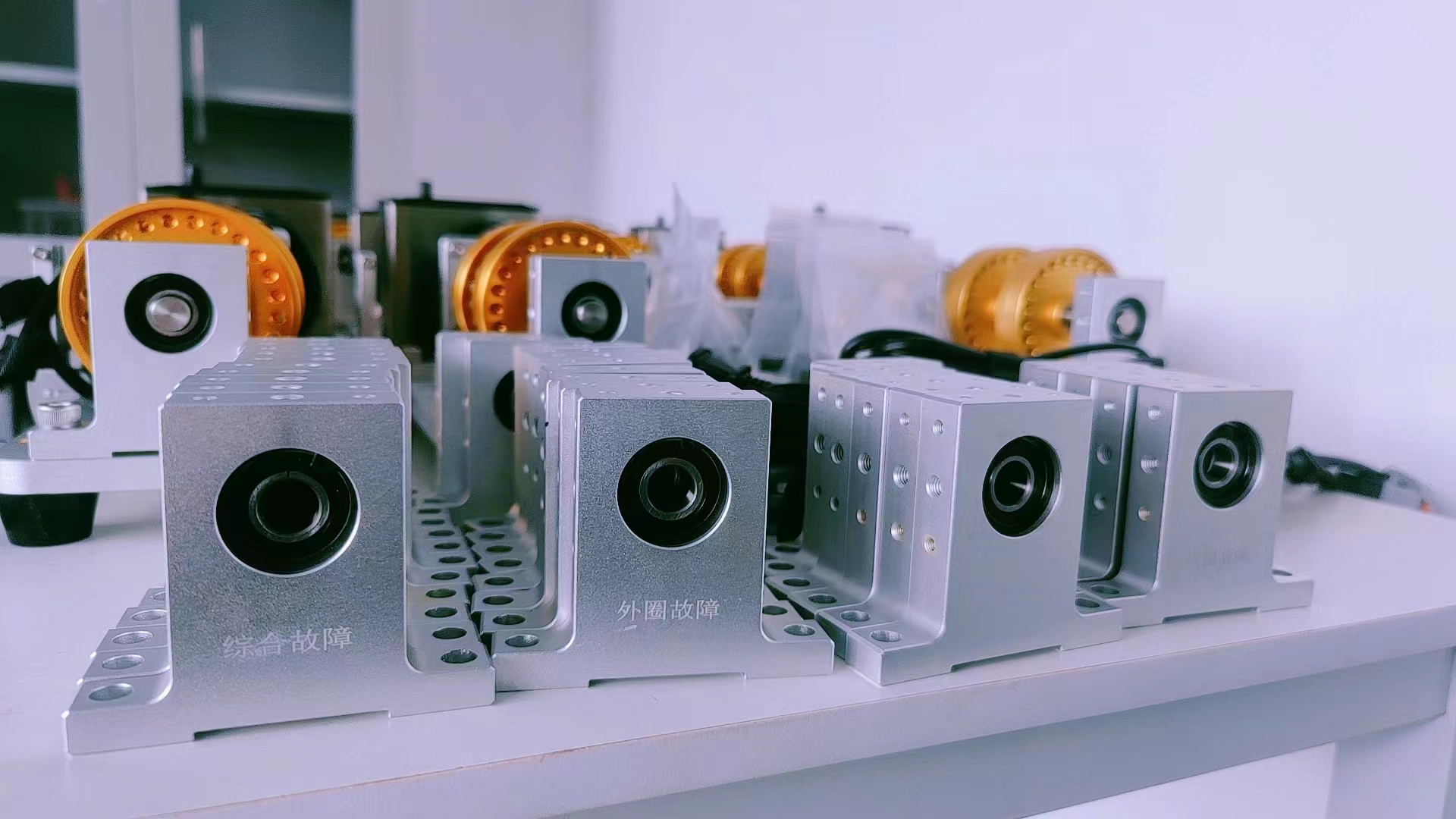

◆故障轴承模拟：轴承内圈故障、轴承外圈故障、轴承滚动体故障、轴承保持架故障、轴承综合故障。
◆常见机械故障：转子偏心、机械松动、不对中等试验。
◆转子悬臂安装及中心安装、转子动平衡。
◆不同转速下的轴承故障频率识别。
◆测试台启停机测试。
4.测试台基本技术参数
|
名称 |
技术参数描述 |
|
驱动电机功率 |
直流电机100W，220V |
|
转轴尺寸 |
直径12mm,镀铬防锈 |
|
滚动轴承 |
6001深沟球滚动轴承，内径12mm,整体式轴承组，方便更换故障轴承 |
|
故障轴承类型 |
内圈故障，外圈故障，保持架故障，滚动体故障，综合故障 |
|
转速调节范围 |
0-3000转/分钟 |
|
尺寸 |
360mm*130mm*160mm |

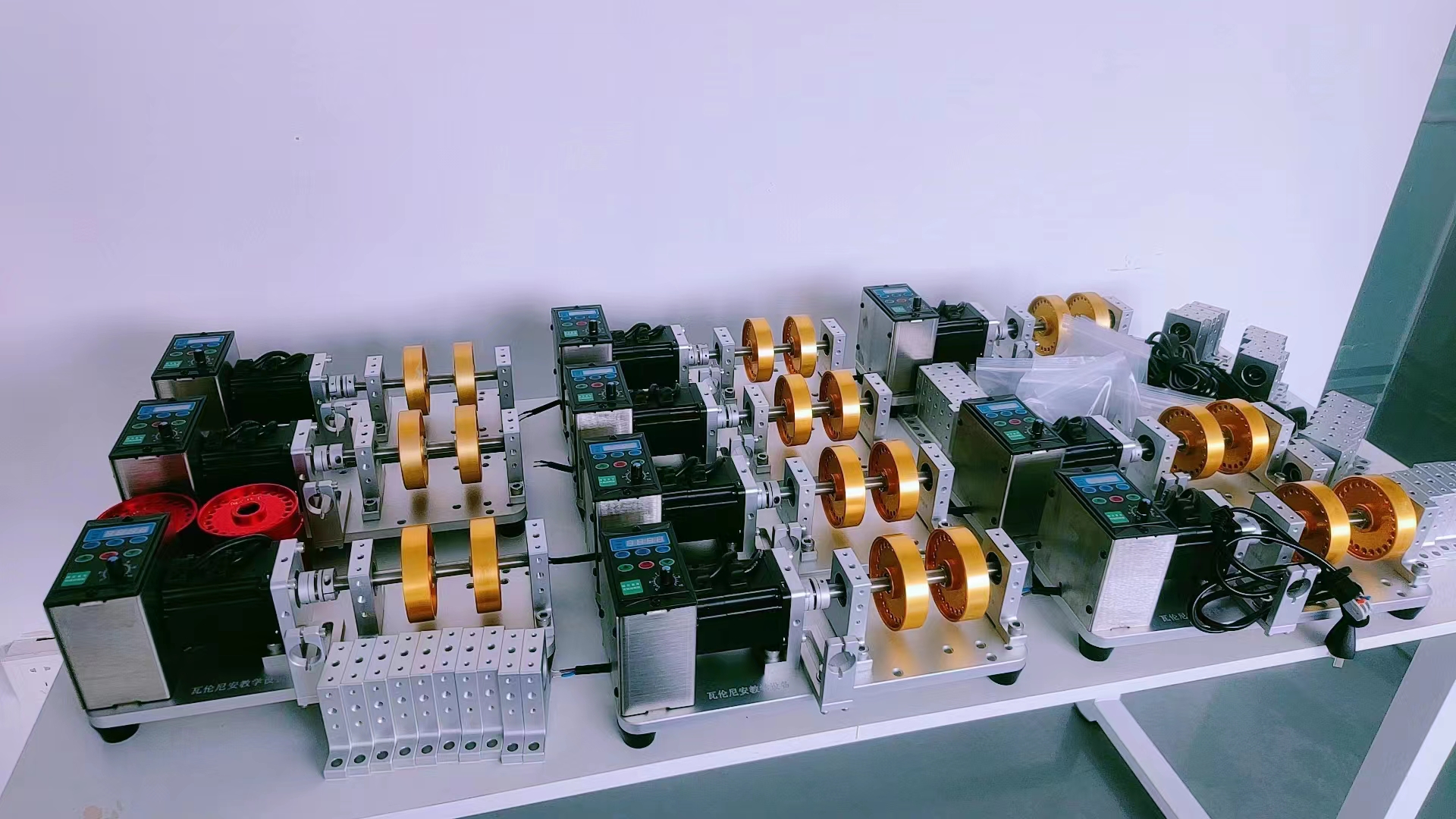

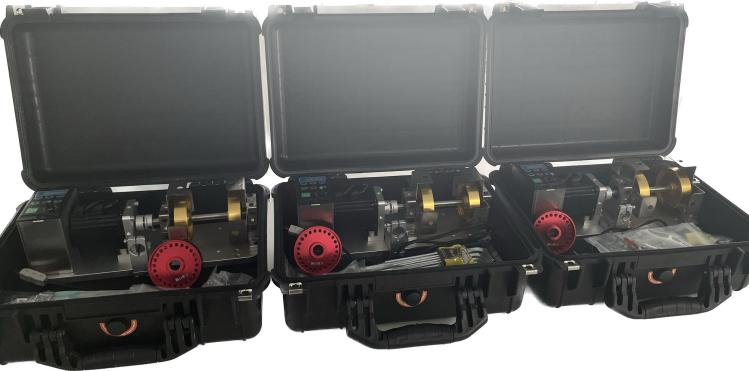

5.相关案例
