PT300轴承动平衡测试台

ꁆ ꁇ

1.简介

PT300采用ABB小型三相异步电机驱动，配合变频器来调节转速，选择不同故障类型的轴承，在不同转速下，验证轴承缺陷频率特征，还可进行转子动平衡试验、启停机试验、带有安全防护亚克力护罩及磁吸开关，在安全可控的环境中单独或与各种缺陷组合搭配实验。作为研究旋转机械故障特征的创新实验平台，完全满足教学模拟及科研用户的广泛需求。

2.测试台组成
测试台主要由三相异步电机、变频器、双支撑轴承、动平衡转子盘、转轴、减震基础底座、亚克力防护罩、磁吸开关等组成。

3.测试台主要功能
◆故障轴承模拟：轴承内圈故障、轴承外圈故障、轴承滚动体故障、轴承保持架故障、轴承综合故障。
◆常见机械故障：机械松动、不对中等试验。

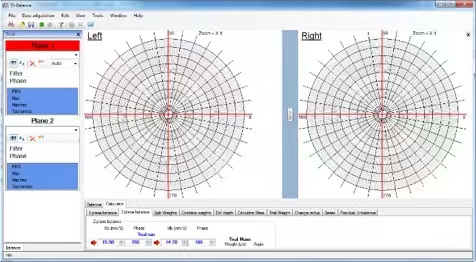

◆转子悬臂安装及中心安装、转子动平衡。
◆不同转速下的轴承故障频率识别。
◆测试台启停机测试。

4.测试台基本技术参数

名称	技术参数描述
驱动电机功率	ABB 370W，220V
转轴尺寸	直径25mm,镀铬防锈
滚动轴承	PH205深沟球滚动轴承，内径25mm,连座整体式轴承组，方便更换故障轴承
故障轴承类型	内圈故障，外圈故障，保持架故障，滚动体故障，综合故障
转速调节范围	0-3500转/分钟
安全防护	带有亚克力防护罩及磁吸开关，运行中打开护罩做停机保护
尺寸	730mm310mm330mm
