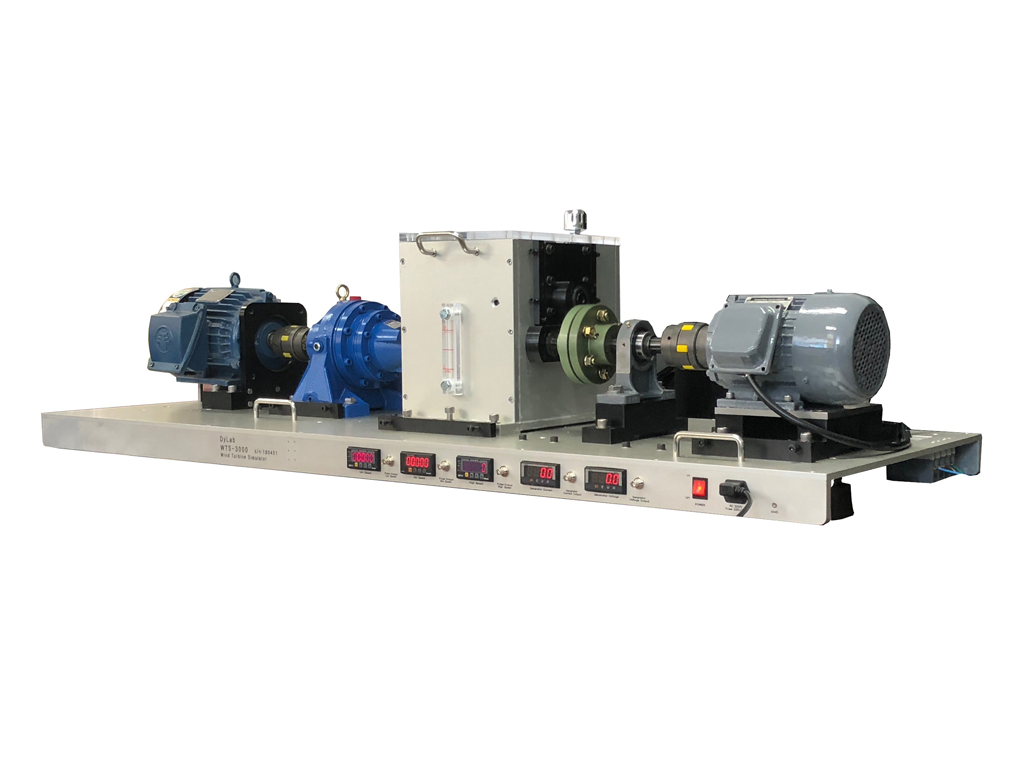

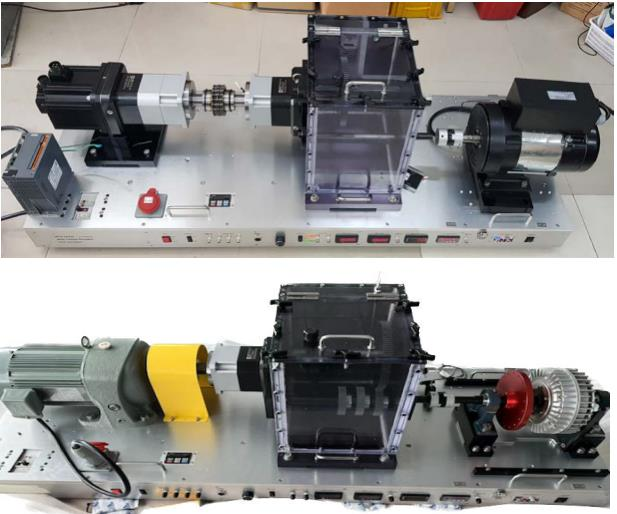

WFD1000风力涡轮发电机故障模拟实验台
1.简介
WFD1000是一个模拟工业风力涡轮发电机的实验平台，它是一款多功能的实验平台，其布局合理，设计精湛，加工装配公差精确。能够模拟低速齿轮故障和异常振动外，还可以模拟常见的机械故障特征。其可应用于各种领域，作为研究旋转机械故障特征的创新实验平台，完全满足教学模拟及科研用户的广泛需求。
2.测试台组成
主要由叶片低速级，三相异步减速电动机或伺服减速电机，两级平行轴齿轮箱，双支撑试验轴承座单元，行星齿轮箱，磁粉制动器，转速调节及转速显示模块，电流显示模块，温度显示模块，负载显示调节模块，转速脉冲输出模块，安全防护磁吸断电保护开关系统，RUZ变频器通讯模块，电阻能耗单元，永磁发电机，直流电机模拟叶片所组成。
3.测试台主要功能
◆基本振动测量
◆振动传感器位置的最佳选择
◆不对中效应研究
◆软脚的发现与校正
◆轴承失效研究
◆齿轮失效分析
◆油液分析& 磨粒分析
◆行星齿轮失效分析
◆机械状态监测实践
◆发电机故障分析
◆低速轴承故障检测
◆齿轮齿隙效应研究
◆时域波形, 频率分析
◆多级轴对中的实践
◆启停机测试
◆轴承故障时域频频信号分析
4.测试台基本技术参数
|
三相异步驱动减速电机 |
三相交流电动机，功率3.7KW，220V |
|
伺服驱动电机及驱动器 |
3.5KW，2000转每分钟减速比1/50。 |
|
平行齿轮箱 |
齿轮箱2级3轴直齿轮箱，减速比率为1：4.05 |
|
行星齿轮参数 |
单级传动，减速比10：1。 |
|
故障轴承 |
滚珠轴承，UCPH206,内径30mm,5种故障（轴承内圈，外圈，滚珠，保持架，综合故障）。 |
|
可调磁粉制动器参数 |
额定扭矩：50Nm |
|
磁粉控制显示模块 |
7段LED显示电流数值，及加载电压数值 |
|
永磁发电机 |
频率，50Hz,额定功率4KW，额定电压220V，最大功率4.2KW |
|
电阻能耗单元 |
负载容量：AC 3.7KW，负载输入电压：AC 220Vac 单相， |
|
模拟叶片 |
三片叶片，叶片长1.5米，24V直流电机驱动。 |
|
尺寸重量 |
1700mm x 600 mmx 600mm，500kg |
